PUR護套升降機電纜HY-PUR
什么是升降機電纜 PUR電纜?

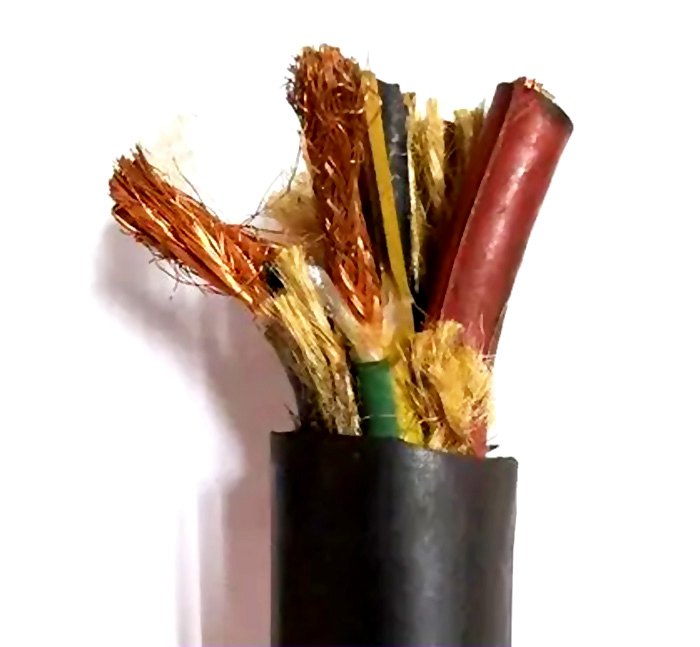

產品結構
導線:      0.14m㎡-0.34m㎡:裸銅多股線,精制線
            ≥0.5m㎡:裸銅多股線
            契合IEC60228,VDE0295,6級
絕緣:      0.14m㎡-0.34m㎡:TPE531
            ≥0.5m㎡:TPE510
色彩代碼:  0.14m㎡-0.34m㎡:契合色彩代碼
            ≥0.5m㎡:帶有接連編號的黑色芯線契合EN50334,自3根芯線起帶一根黃綠接地線
線芯結構:  每層均通過特別處理,并包有無紡帶
護套資料:  PUR TMPU 契合DIN VDE0282+HD22.1
護套色彩:  黑色(RAL9005)
            特性與契合性
 特性:     ▲耐久經用
           ▲耐油性
           ▲耐低濕潮
           ▲超越0.5mm以上的改變視點可到達±450°
技術參數
電壓:          0.14m㎡-0.34m㎡:UVL/SCA300V
               ≥0.5m㎡:UVL/SCA600V
最高操作電壓: 0.14m㎡-0.34m㎡:最大350V
               ≥0.5m㎡:DIN VDW300/500V
 測驗電壓U:   0.14m㎡-0.34m㎡:1500V契合DIN VDE0472
               ≥0.5m㎡:3000V契合DIN VDE0281+HD21.2
改變視點:     達±270℃/0.5m

最小曲折半徑   高柔性10XD/從34芯線12XD

運用溫度          UL              CSA         DIN VDE
固定敷設:       達+80℃         達+80℃     -50/+105℃
移動裝置:       達+80℃         達+80℃     -40/+90℃

抗輻射強度:  50000000cJ/Kg
阻燃性:      UL VW-1+CSA FT1+FT2,IEC60332-1-2+EN60332-1-2
耐油性:      優異PUR TMPU+DIN VDE0282+HD22.1
耐化學性:    優異的耐酸,堿,溶劑,各種液壓油等的功能
產品應用
應用于不同工業域的銜接電纜,如工業機器人,升降機械,卷筒設備的制作,這些電纜適用于中等機械應力,特別是沖突,高柔性抗扭應力,一起在沒有拉盈余的負載下,可自在的曲折運動,這些電纜可用于因結構而不可能運用的拖鏈的場所,還可應用于低溫,枯燥和十分濕潤的房間及無防護場所
| 類型 | 標準 | 導體根數 | 單根導體直徑φ | 近似密度公斤/KM | 標稱外徑/下限mm | 外徑上限mm |
| HY-PUR | 16.0*2C | 564 | 0.19 | 745.6 | 19.6 | 20.8 |
| HY-PUR | 16.0*3C | 564 | 0.19 | 958 | 21 | 22.2 |
| HY-PUR | 16.0*4C | 564 | 0.19 | 1213.4 | 23.4 | 24.6 |
| HY-PUR | 16.0*5C | 564 | 0.19 | 1482.3 | 26 | 27.7 |
| HY-PUR | 16.0*6C | 564 | 0.19 | 1760.3 | 28.7 | 30.4 |
| HY-PUR | 16.0*7C | 564 | 0.19 | 2036.5 | 31.5 | 33.2 |
| HY-PUR | 25.0*2C | 882 | 0.19 | 1139.1 | 24.4 | 25.4 |
| HY-PUR | 25.0*3C | 882 | 0.19 | 1466.1 | 24.4 | 27.2 |
| HY-PUR | 25.0*4C | 882 | 0.19 | 1859.6 | 24.4 | 30.2 |
| HY-PUR | 25.0*5C | 882 | 0.19 | 2237 | 24.4 | 32.9 |
