變頻電纜6芯怎樣接
接線辦法:
變頻電朵有兩套電源,主電機是接變頻器的,風機接50Hz電源。所以是6芯。
要區別的話,一般主電機功率大,線徑粗,風機功率小,線徑小。不過要搞清楚風機是單相仍是三相。
變頻電纜屏蔽怎樣接線

屏蔽線接地,首先把線剝開,把銅芯電纜接到方位上,把屏蔽線外皮接到接地方位
變頻電纜有什么優勢嗎
變頻電纜減少了整個體系中的電磁輻射,屏蔽作用將好,在大功率電機中選用變頻調速電機,整個發電機組可節電30%,進步電纜電氣功能。

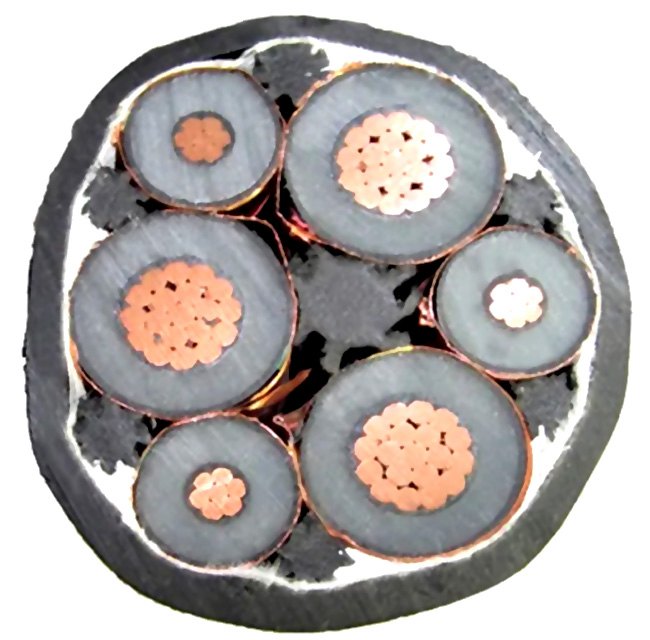

6芯變頻電纜
6芯電纜是內置有6根光纖(成分是二氧化硅,石英玻璃)的通訊線纜。具有多種結構類型以及兩種傳輸形式,是使用比較廣泛的通訊光纜。
此電纜雙層屏蔽,標準大,是PVC電機供電線纜。與傳統的PVC電纜比較,柔軟多股銅導體加聚乙烯絕緣可提供低損耗的電力傳輸,低電容功用和優勝的靈活性。該電纜的運用包括變頻器,電機工作,高電磁煩擾的聯接,也用于轎車,造紙和食物制造業,環保技術,包裝工作,機床及處理設備中。整體鋁箔和編織屏蔽可很好的防止電磁和電子煩擾。用于室內單調或濕潤,中等機械應力的當地,此電纜替代了一般單根接地線,采用了三個對稱的黃綠接地線的結構,完善了EMC特性。 2YSLCYK- JB,運用防范光線直射黑色外護套,容許在戶外運用或直埋運用。
標準及認證
VDE 0250 & 0281, EN 55011電磁兼容性, VDE-0875第11部分電磁兼容性, CE 低壓73/23/EEC和93/68/EEC指令, ROHS認證
結構
- 多股銅導體,遵照DIN VDE 0295, IEC60228 cl. 5
- 聚乙烯(PE)絕緣
- 顏色編碼遵照HD 308 S2(VDE 0293- 308)
- 三個對稱的黃綠接地線
- 特別鋁箔屏蔽
- 鍍錫銅編織,覆蓋率大約 80%
- 2YSLCY-JB 3,桔顏色PVC護套,YM2類,遵照VDE 0207第5部分,無鉛,阻燃&自動救活
- 2YSLCYK-JB 3,黑色PVC護套,DMV5類,遵照VDE 0276-603, 無鉛,防范光線直射,室外直埋運用,阻燃&自動救活, IEC 60332.1 EEU指示電纜,遵照EEC 79/29低壓指令
技術參數
- 作業電壓: 600/1000 V
- 檢驗電壓: 4000 V
- 小曲折半徑: 20 x Ø
- 運用時的作業時分的溫度: -5o C to 70o C
- 固定裝置溫度: - 40o C to 70o C
- 阻燃: IEC 60332.1
- 絕緣電阻: >20 GΩ x km
- 耦合電阻 大 250 Ω/km
- 輻射電阻可達 80 x106 cJ/kg (up to 80 Mrad)
- 互容: 線芯/線芯 70 to 250 nF/km,
線芯/屏蔽 110 to 410 nF/km
|

 導體線規  |


 接地線線 規  |

             芯數 x 截面積  |

             標稱外徑  |

             互容  |

             互容  |

             銅的重量  |

             電纜重量  |

|
             16(30/30)  |

             24  |

             3x1.5 3G0.25  |

             10.2  |

             70  |

             110  |

             91  |

             212  |

|
             14(50/30)  |

             22  |

             3x2.5 3G0.5  |

             11.9  |

             80  |

             130  |

             152  |

             276  |

|
             12(56/28)  |

             20  |

             3x4 3G0.75  |

             13.7  |

             90  |

             150  |

             224  |

             446  |

|
             10(84/28)  |

             18  |

             3x6 3G1  |

             15.3  |

             110  |

             170  |

             298  |

             582  |

|
             8(80/26)  |

             16  |

             3x10 3G1.5  |

             19.2  |

             120  |

             190  |

             491  |

             794  |

|
             6(128/26)  |

             14  |

             3x16 3G2.5  |

             22.3  |

             130  |

             220  |

             723  |

             1188  |

|
             4(200/26)  |

             12  |

             3x25 3G4  |

             27.3  |

             145  |

             230  |

             1138  |

             1713  |

|
             2(280/26)  |

             10  |

             3x35 3G6  |

             29.4  |

             150  |

             260  |

             1535  |

             2402  |

|
             1(400/26)  |

             8  |

             3x50 3G10  |

             35  |

             175  |

             290  |

             2208  |

             2718  |

|
             2/0  |

             8  |

             3x70 3G10  |

             40.6  |

             180  |

             300  |

             2871  |

             3636  |

|
             3/0  |

             6  |

             3x95 3G16  |

             44  |

             195  |

             320  |

             3953  |

             4978  |

|
             4/0  |

             6  |

             3x120 3G16  |

             49.5  |

             215  |

             340  |

             4836  |

             6175  |

|
             300 MCM  |

             4  |

             3x150 3G25  |

             55.2  |

             230  |

             360  |

             5421  |

             6579  |

|
             350 MCM  |

             2  |

             3x185 3G35  |

             58.2  |

             240  |

             380  |

             7041  |

             8518  |

|
             500 MCM  |

             1  |

             3x240 3G50  |
