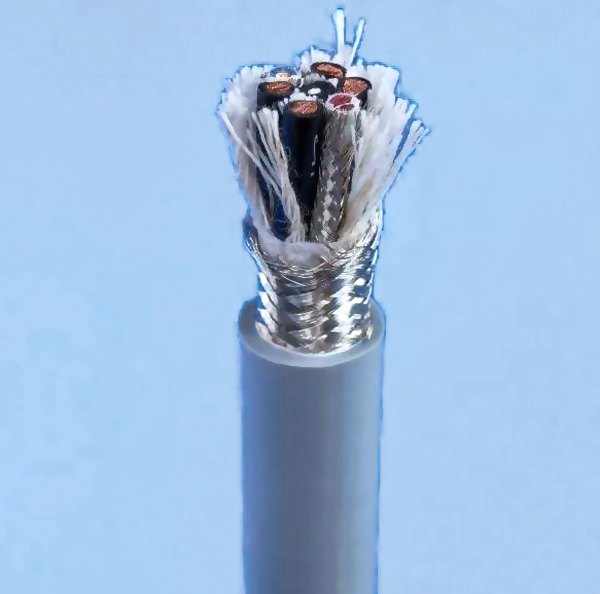

CC3520屏蔽抗歪曲型PUR外護套屏蔽抗歪曲機器人電纜(屏蔽電纜)
當時常見的機器人電纜規范及測驗規范：
⊙TUV萊茵：2PfG 2577
Requirements for Cables used in Robot System
德國TUV萊茵公司2016年08月發布，規則了機器人線纜8大測驗項目，這也是現在很多機器人線纜企業引證的規范。
⊙UL:RP 5770
Recommended Practice for Evaluating Cables for Use in Repeated Flexing Applications
美國UL公司2018年08月發布,有別于德國TUV萊茵規范，在引證UL758安規規范的基礎上，規則了四項測驗。
⊙VDE: VDE-PB-0022
Test Specification Classification of Flexible Industrial Cables
德國VDE公司2018年07月發布，這是一個測驗規范，分為機械測驗，化學測驗，熱學測驗，EMC電磁兼容，焚燒測驗等五大部分。
⊙我國機器人工業聯盟：CRlA 0003-2016 《工業機器人專用電纜》
由2016年發布初稿，正在上報成為國家規范。CR規范與德國《2PfG2577》相似，在某些參數指標上要求更高一些。
⊙主機廠（KUKA等）
| 電纜類型 | 標準 | 線芯截面積mm2 | 電纜近似外徑mm | 補白 | ||
| CC3520 | 3×0.5 | 0.5 | 6.6 | |||
| CC3520 | 4×0.5 | 0.5 | 7.1 | |||
| CC3520 | 5×0.5 | 0.5 | 7.6 | |||
| CC3520 | 7×0.5 | 0.5 | 9.2 | |||
| CC3520 | 12×0.5 | 0.5 | 11 | |||
| CC3520 | 18×0.5 | 0.5 | 12.7 | |||
| CC3520 | 25×0.5 | 0.5 | 15.3 | |||
| CC3520 | 3×0.75 | 0.75 | 7.1 | |||
| CC3520 | 4×0.75 | 0.75 | 7.7 | |||
| CC3520 | 5×0.75 | 0.75 | 8.7 | |||
| CC3520 | 7×0.75 | 0.75 | 10 | |||
| CC3520 | 12×0.75 | 0.75 | 12.1 | |||
| CC3520 | 18×0.75 | 0.75 | 13.9 | |||
| CC3520 | 25×0.75 | 0.75 | 16.9 | |||
| CC3520 | 3×1.0 | 1.0 | 7.9 | |||
| CC3520 | 4×1.0 | 1.0 | 8.5 | |||
| CC3520 | 5×1.0 | 1.0 | 9.5 | |||
| CC3520 | 7×1.0 | 1.0 | 11.1 | |||
| CC3520 | 9×1.0 | 1.0 | 12.0 | |||
| CC3520 | 12×1.0 | 1.0 | 13.0 | |||
| CC3520 | 18×1.0 | 1.0 | 15.5 | |||
| CC3520 | 25×1.0 | 1.0 | 18.8 | |||
| CC3520 | 3×1.5 | 1.5 | 8.6 | |||
| CC3520 | 4×1.5 | 1.5 | 9.6 | |||
| CC3520 | 5×1.5 | 1.5 | 10.5 | |||
| CC3520 | 7×1.5 | 1.5 | 12.5 | |||
| CC3520 | 12×1.5 | 1.5 | 14.5 | |||
| CC3520 | 18×1.5 | 1.5 | 17.3 | |||
| CC3520 | 25×1.5 | 1.5 | 21.0 | |||
| CC3520 | 3×1.5 | 1.5 | 8.6 | |||
| CC3520 | 4×2.5 | 2.5 | 11.5 | |||
| CC3520 | 5×2.5 | 2.5 | 12.7 | |||
| CC3520 | 7×2.5 | 2.5 | 14.7 | |||
| CC3520 | 12×2.5 | 2.5 | 17.7 | |||
| CC3520 | 18×2.5 | 2.5 | 21.6 | |||
| CC3520 | 25×2.5 | 2.5 | 25.5 |
